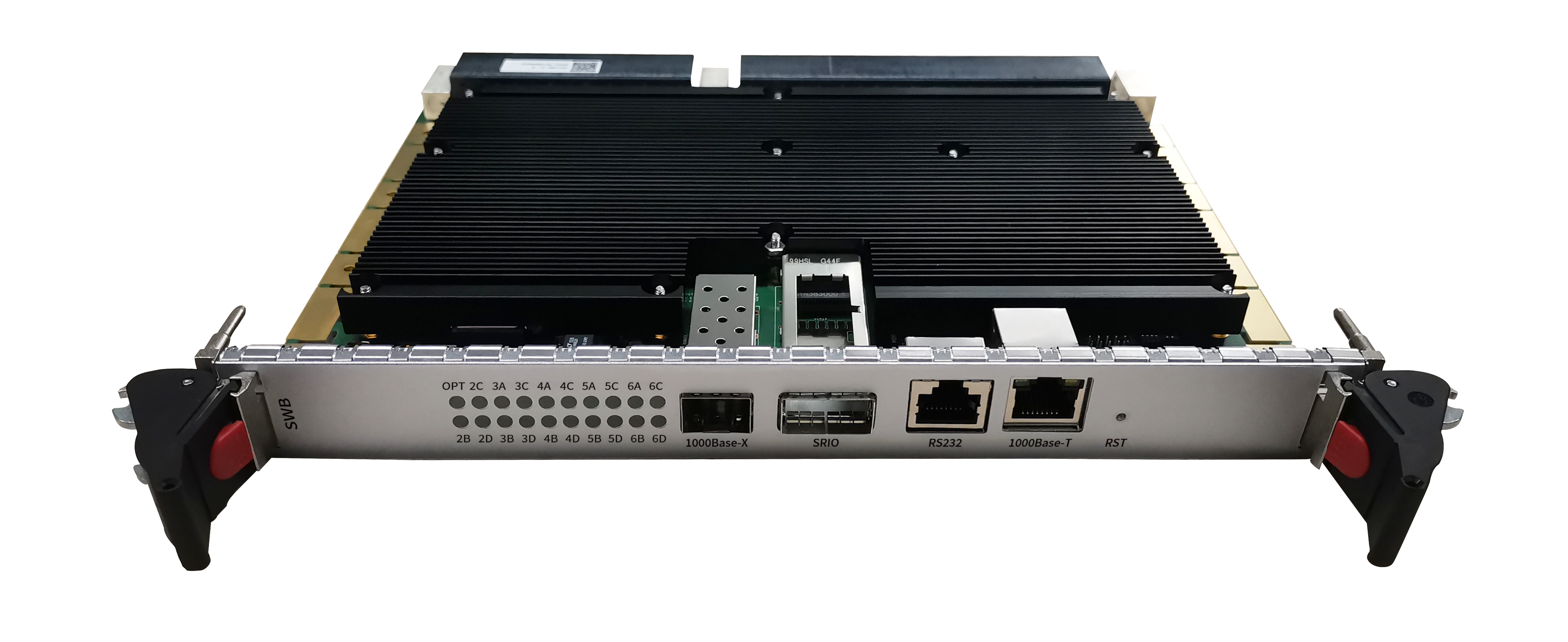

20U19F交換板
遵循Vita65 20U19F標準的VPX交換板
到背板支持20路千兆網和19路4x SRIO
支持GEN2.0 SRIO協議
產品簡介
l 單板到背板VPX引腳定義符合Vita65規范，遵循SLT6-SWH-20U19F要求，即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)組成；
l SRIO交換矩陣由5片CPS1848組成，支持GEN2.0協議；到背板支持19路4x SRIO port，分布在P2-P6上，前面板支持1路4x SRIO port，由QSFP光口引出；
l GE交換矩陣由2片BCM5396組成，到背板支持20個SGMII/1000Base-x千兆網口，和1路1000base-T模式千兆網口，分布在P1/P2上，到前面板支持1路1000Base-T和1路1000Base-x；
l 支持串口(前面板引出)/網口(前面板引出RJ45)狀態監控，可以監控每片SRIO交換芯片每個port狀態、收發包統計等;

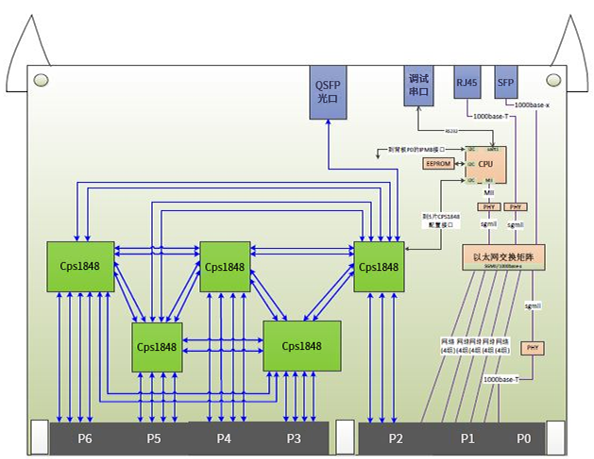

產品框架
產品參數
l 單板到背板VPX引腳定義符合Vita65規范，遵循SLT6-SWH-20U19F要求，即20 Ultra-Thin Pipes(Control Plane) + 19 Fat Pipes(Data Plane)組成
l SRIO交換矩陣由5片CPS1848組成，支持GEN2.0協議；到背板支持19路4x SRIO port，分布在P2-P6上，前面板支持1路4x SRIO port，由QSFP光口引出
l GE交換矩陣由2片BCM5396組成，到背板支持20個SGMII/1000Base-x千兆網口，和1路1000base-T模式千兆網口，分布在P1/P2上，到前面板支持1路1000Base-T和1路1000Base-x
l 支持串口(前面板引出)/網口(前面板引出RJ45)狀態監控，可以監控每片SRIO交換芯片每個port狀態、收發包統計等
l 支持12V或5V單電源供電，常溫下功耗約40W
l 標準6U VPX 尺寸，支持風冷和導冷
l 工作溫度：-40℃～85℃
