該系統采用高速ADC和高性能FPGA作為實時信號采集與預處理傳輸平臺，以高性能服務器及GPU作為信號分析與識別的實現平臺，運用先進的信號處理與識別算法，采用網絡管理和PCIe數據傳輸技術，保障系統的先進性、高性能、通用化易用性及易擴展性，實現衛通網全網頻率資源的無縫自動監測和實時告警，提高頻譜監控與信息通信質量。

        該系統主要對射頻鏈路和中頻鏈路進行監視，硬件平臺主要包含六部分：變頻器、采集處理服務器、中央管理服務器、容災備份服務器、磁盤陣列和頻譜監視終端。

        下變頻器：主要完成C、Ku波段信號到70MHz中頻的變頻處理。

        采集處理服務器：配置高速ADC采集傳輸板和GPU信號處理板，ADC采集傳輸板完成70MHz中頻信號的高速AD采樣功能以及PCIe傳輸功能，GPU信號處理板卡完成時域信號分析，F(xiàn)FT信號轉換，特征參數提取等信號處理功能。采集處理服務器通過網絡將分析處理后的頻譜數據發送給監視終端和磁盤陣列。

        中央管理服務器：用于用戶管理、登錄管理、轉發器/電路信息管理、秘鑰管理以及采集處理服務器管理等。

        容災備份服務器：容災備份服務器與中央管理服務器進行雙備份處理。

        磁盤陣列：存儲頻譜數據和告警信息，對回放提供數據支持。

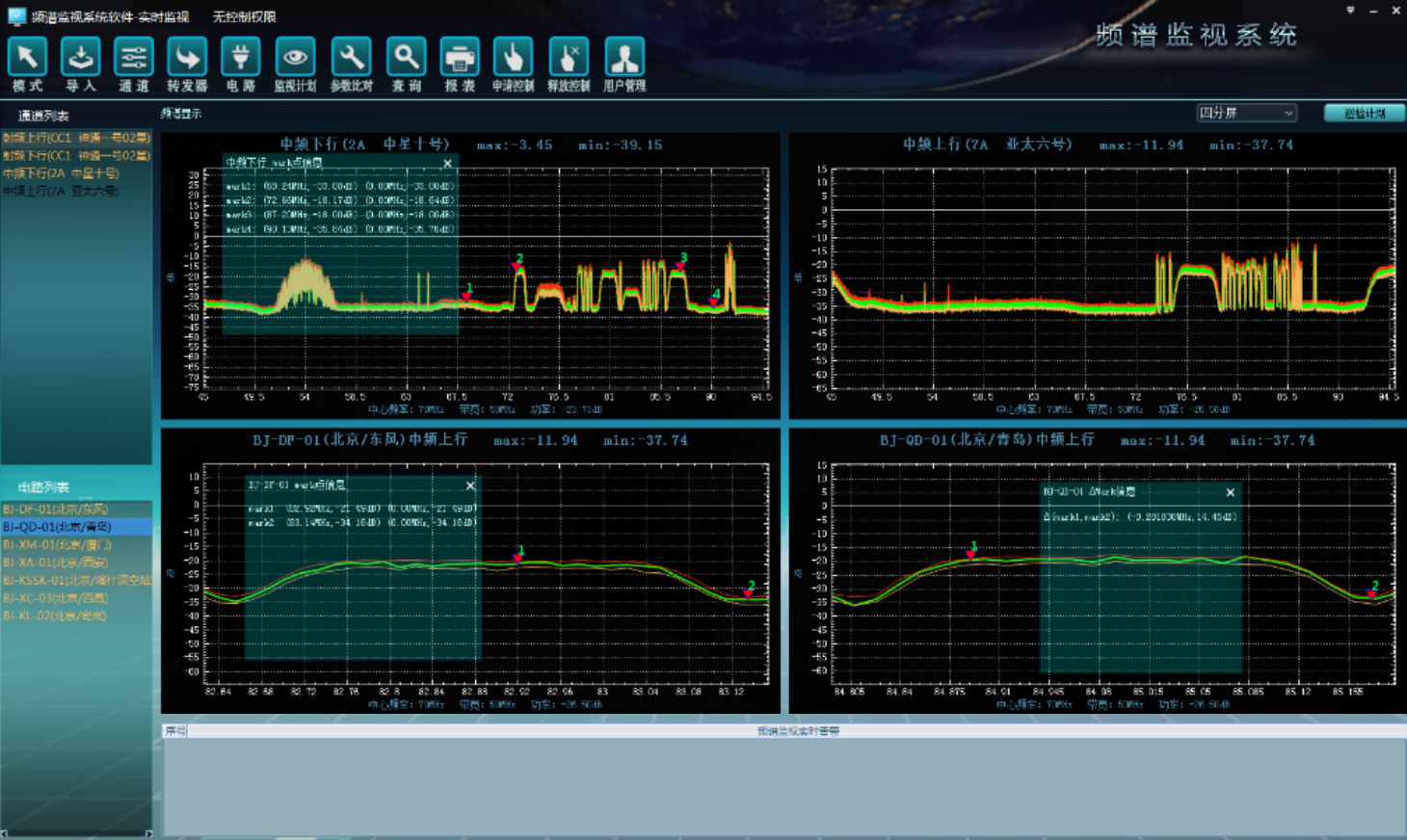

        頻譜監視終端：為用戶提供操控平臺，可向各采集處理服務器下發樣本信息，控制命令，比對規則等，并實時監視各通道頻譜信息。

l   中頻監測頻率范圍：50MHz~90MHz；

l   射頻監測頻率范圍：3625MHz~4200MHz和5845MHz~6425MHz，10070MHz~12750MHz和12750MHz~18100MHz；

l   分析間隔：40MHz帶寬小于0.1s；

l   FFT指標：2KHz分辨率，最精細可到10Hz（此時監測帶寬變窄）；

l   報警參數：通道功率、載波參數(中心頻率、帶寬、載噪比、功率)；

l   插入損耗：小于3dB；

l   上、下行通道隔離度：>60dB；

l   功率測量精度：±1dB；

l   載波中心頻率測量準確度：±1%OBW；

l   載波帶寬測量準確度：±3%OBW；

l   C/N測量準確度：±1dB；

l   控制命令相應時間：<0.5S；

l   監視服務器軟件指標：
     ü 瞬時干擾響應時間：<1 S；

ü  數據統計功能響應時間：<1S；

ü  數據查詢功能響應時間：<1S；

ü  數據存儲時長：>7天；

l   監視終端軟件指標：

ü  同時打開客戶端數量：≥10個；

ü  單客戶端可同時監視的通道數量：≥20個；
