高速數傳調制解調器
支持X或Ka射頻輸入以及中頻720MHz~1.5GHz輸入；
雙通道1.5Gbps解調譯碼；
支持常見的PSK、MSK、QAM等調制方式；
支持RS、卷積、LDPC等譯碼方式；
產品簡介

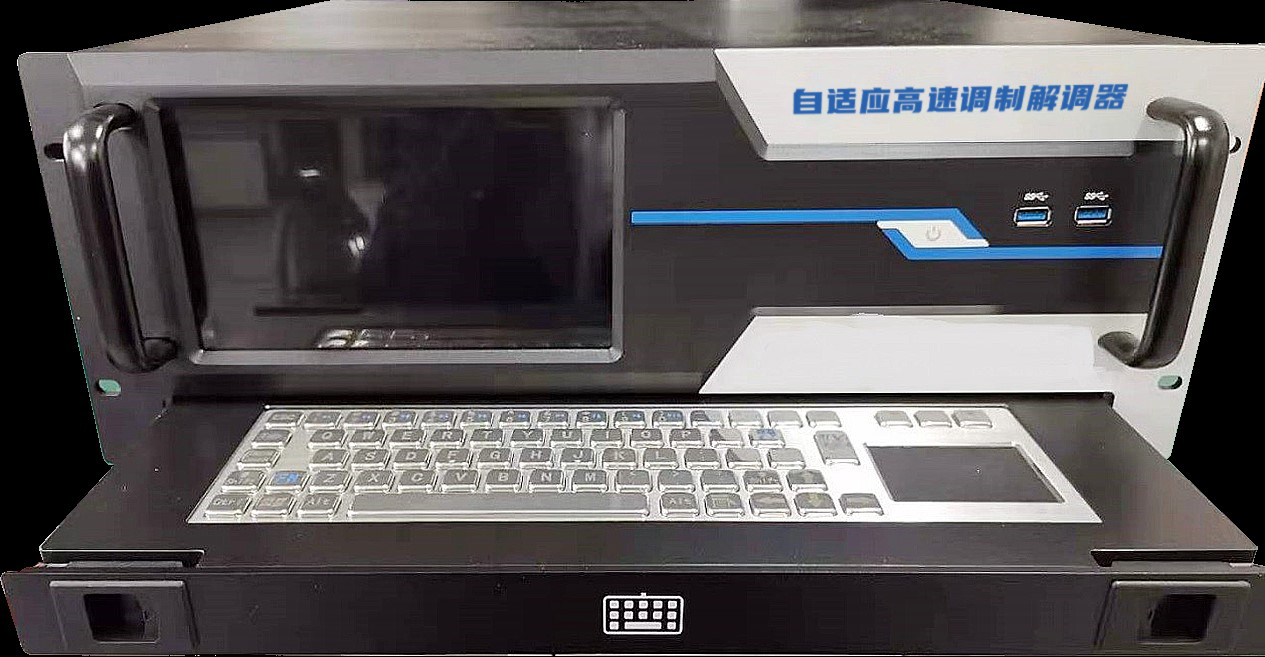

高速數傳調制解調器是我公司研制的一款通用衛星數傳調制解調器，廣泛用于地面站接收遙感衛星數傳數據以及用于衛星地面聯試。設備集成下變頻、調制、均衡、位同步、解調、幀同步、譯碼、解擾等功能。設備支持常見的PSK、MSK、QAM等調制方式，支持RS、卷積、LDPC等譯碼方式。支持CCSDS及DVB-S2體制，滿足各種遙感衛星應用場景。
l 采用基于VPX架構的工控機箱，19英寸機箱，高度為4U，集成鼠標鍵盤、顯示屏；
l 集成雙通道X或Ka下變頻器；
l 支持X或Ka射頻輸入以及中頻720MHz、1.2GHz、1.5GHz輸入；
l 雙通道1.5Gbps解調譯碼；
l 支持常見的PSK、MSK、QAM等調制方式；
l 支持RS、卷積、LDPC等譯碼方式；
l 支持CCSDS及DVB-S2體制；
l 集成本地大容量高速存儲；
l 數據輸出支持千兆網、萬兆網、LVDS、ECL；
l 采用模塊化設計，可根據實際需求靈活配置。

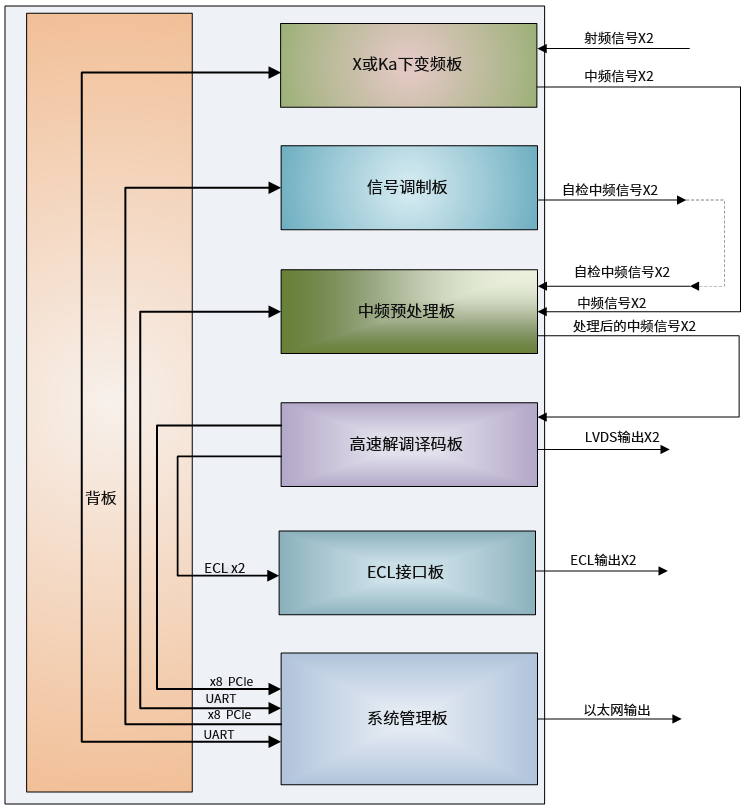

產品框架
設備工作流程如下：
1）在設備的監控界面上或由遠控操作，設置需要接收的信號規格；
2）解調器可同時輸入2路中頻或射頻調制信號，射頻信號先經下變頻器變為中頻信號，然后送入中頻預處理單元，完成對信號的放大、濾波及自動增益控制；
3）隨后信號進入解調譯碼單元，完成對信號的A/D采樣、解調、譯碼和自適應均衡，并將數據送入下一級處理，同時送出各種監控信息；
4）兩路解調數據同時可本地存盤或通過ECL接口、LVDS輸出，或送入以太網發送單元，進行組包封裝，通過以太網進行數據發送；
5）監控單元對解調譯碼單元送出的各種監控信息進行解析，用戶可根據需要顯示載波頻偏、時鐘頻偏、信號電平、星座圖、頻譜、誤碼率、Eb/N0、以及其他參數，同時記錄操作日志。
6）存盤的數據還可以在接收任務結束后，通過以太網導出；
7）編碼調制器可作為系統自測時的信號源使用，與解調器連接，以驗證解調設備的工作狀態是否正常。
產品參數
1.1射頻接收（可選）
l 輸入頻率：7GHz ～9GHz或25GHz~28GHz
l 輸出頻率：1.2GHz
l 輸出電平調整方式：AGC或MGC
1.2中頻接收
l 雙通道
l 輸入頻率：720MHz±200MHz或1.2GHz±400MHz或1.5GHz±400MHz
l 輸入連接器：2 SMA 連接器
l 輸入阻抗：50Ω
l 輸入電平：0dBm～-50dBm
l AGC時間常數：1ms、10ms、100ms、1s
l 載波捕獲范圍：±1.5MHz
l 可適應中頻電平變化速率：≤15dB/sec
1.3解調
l 解調方式：BPSK, QPSK, OQPSK, 8PSK, 16QAM, GMSK
l 符號速率：400Msps @ 720MHz中頻, 500Msps @ 1.2GHz/1.5GHz中頻
l 入鎖門限：≤2dB
l 捕獲時間：≤1s
l 多普勒范圍：±1.5MHz
l 多普勒變化率：100kHz/s
l 支持中頻電平測量
l 匹配濾波：系數0.1～1可設置，步進0.05
l 具備均衡功能
l 具備頻譜倒置功能
l 具備實時誤碼率統計功能（PN碼為準確值，真實數據為估計值）
1.4位同步
l 捕獲范圍：符號速率的±0.3%
l 解調損失：＜1.2dB for BPSK, QPSK, OQPSK, 8PSK@ BER=10e-2～10e-7
l PCM碼型：NRZ-L/M/S
l 差分譯碼：DNRZ for QPSK
l 支持Eb/N0測量
l 支持符號速率測量
l 支持載波頻率測量
l 輸出：ECL、LVDS
1.5幀同步
l 幀頭長度——8～64 bits，步進8-bit
l 幀長——16 to 200,000 bytes
l 幀同步策略——容錯位數: 0～7
Check to Lock threshold(CTL): 0 to 7
Lock to Search threshold(LTS): 0 to 7
抗位滑動: ±7 bits
l 解擾方式——PN8、PN15等，支持前解擾、后解擾
1.6時碼
l 時碼——IRIG-B（DC）
1.7譯碼
1.7.1 RS譯碼
l RS譯碼——(223,255) or (239,255)
l 交織深度——1～8
1.7.2 Viterbi譯碼
l 碼率——1/2, 3/4
l 約束長度——7 bits
l 生成碼——G1 = 1111001; G2 = 1011011
l 順序與極性——G1-G2,G1- ˉG2, G2-G1, ˉG2-G1
1.7.3 RS+Viterbi 譯碼
l RS+1/2 Viterbi
l RS+3/4 Viterbi
1.7.4 LDPC譯碼
l 7/8 LDPC 譯碼
l 4/5 LDPC 譯碼
l 1/2 LDPC譯碼
l 2/3 LDPC譯碼
1.7.5 編碼（可選）
l 具備與譯碼相對應的編碼方式
1.7.6 調制（可選）
l 具備與解調相對應的調制方式
l 輸出電平調節范圍：0～-50dBm，0.5dB步進可調
l 具備加噪功能，噪聲功率譜密度：-93dBm/Hz～-135dBm/Hz可調
l 數據源：PN碼、數據文件
l 幅度不平衡度：＜1dB，相位不平衡度：＜3°
l 多普勒模擬：變化范圍：±1.5MHz，變化速率：0～100kHz/s
l 諧波抑制：＜-50dBc
l 雜散抑制：＜-60dBc
1.7.7 數據輸出
l 數據類型——幀同步前、幀同步后
l 數據接口——萬兆網、千兆網、ECL、LVDS
