通用LVDS數據模擬源
時鐘與數據相位關系可調，步進1ns
自定義LVDS位寬
LVDS級聯功能
設備體積小，攜帶方便
產品簡介
設備尺寸為：240mm*244mm*49mm（長*寬*高），電源集成在整機中。正面為開關及控制接口，背面為六路用戶LVDS接口。主要由FPGA、ARM、以太網PHY、USB PHY、USB Hub、Flash、時鐘芯片、DDR芯片、mSATA硬盤等組成。
設備可實現24路LVDS數據發送，發送數據存放在內置固態硬盤中。可通過多臺設備級聯實現接口數量擴展。上位機內置數據生成功能，可根據客戶要求生成各種幀格式的數據文件。
l 接口類型：LVDS，接口位寬：20-bit（可拆分），時鐘速率：100KHz-100MHz可調；時鐘相位可調整
l 接口數量：6個數據發送接口，1個自檢接收接口
l 每個接口對應一個mSATA固態硬盤存儲數據
l 通過USB3.0接口或千兆網口對設備進行控制，設備可級聯
l 通過構造數據文件實現正逆程變化的數據發送
產品框架

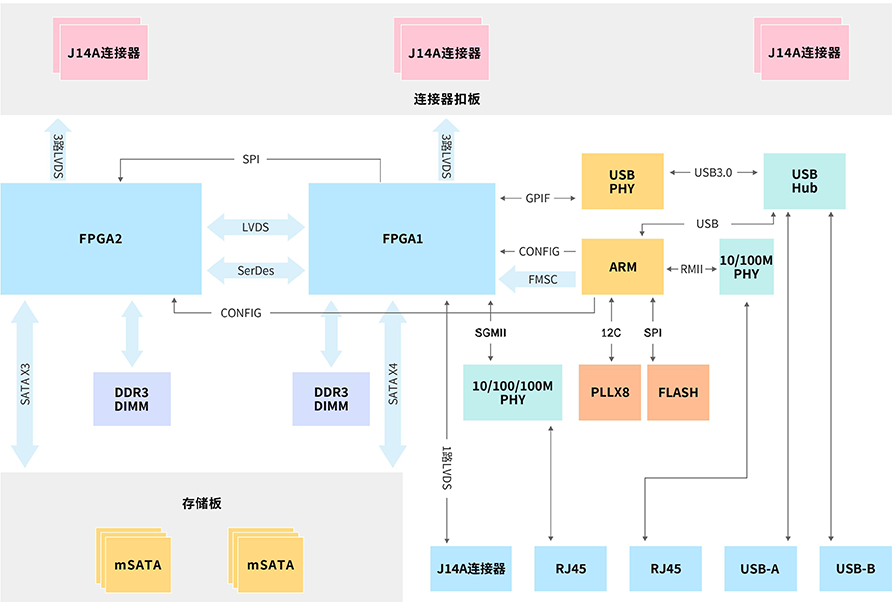

設備由1塊主板和2塊扣板組成，主板上主要由FPGA、以太網PHY、USB PHY、USB Hub、ARM、Flash、PLL`等組成。每塊設備對外出6路LVDS輸出、1路LVDS輸入，為減小設備面積，對外LVDS連接器采用上下兩層設計，主板上出3路輸出和1路輸入，連接器扣板上出3路輸出。主板對外出一個千兆網口和2個USB口，2個USB口通過Hub引出，用來實現多個設備級聯功能，用戶通過千兆以太網或者USB口將發送的數據導入設備，導入的數據存在存儲板上的mSATA盤中，每個盤對應1路LVDS，6路LVDS需要6個mSATA盤，為了減少主板面積，3個mSATA盤放在主板上，另外3個放在扣板上。FPGA外掛了大容量DDR3內存條，用于緩存數據。主板上的ARM用于時鐘配置、版本升級、命令解析、狀態上報等，ARM對外出百兆網口或者USB接口與計算機相連，接收命令、FPGA版本文件、上報狀態均通過該接口。系統框圖如下圖所示：
產品參數
l 接口類型：LVDS，接口位寬：20-bit（可拆分），時鐘速率：100KHz-100MHz可調；時鐘相位可調整
l 接口數量：6個數據發送接口，1個自檢接收接口
l 每個接口對應一個mSATA固態硬盤存儲數據
l 通過USB3.0接口或千兆網口對設備進行控制，設備可級聯
l 通過構造數據文件實現正逆程變化的數據發送
