便攜式高速采集檢測器
功能豐富，通用性強
硬件模塊化設計，接口類型更換便捷
設備體積小，攜帶方便
產品簡介
設備采用加固筆記本形式，機箱內部板卡分為COM-E主板模塊和底板加扣板。設備尺寸為：380mm*265mm*69.7mm（長*寬*高），電源集成在整機當中。底板主要由2片FPGA、CPLD、ARM、GE Switch、mSATA磁盤陣列組成。
設備可實現兩路LVDS和十路TLK2711數據采集、兩路TLK2711數據回放功能。
產品框架

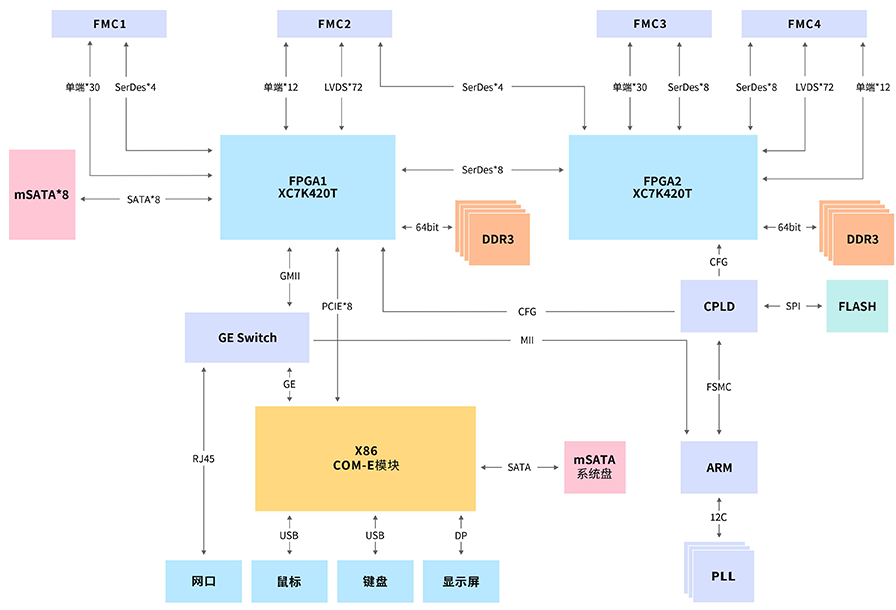

設備采用筆記本形式，可方面攜帶，具備14寸液晶顯示屏，帶鼠標鍵盤，方便用戶操作上位機界面。設備系統框圖如下圖所示：
設備機箱采用加固筆記本形式，機箱內部板卡分為COM-E主板模塊和底板加扣板。其中COM-E主板模塊直接采購，相等于計算機主板，外接系統盤、顯示器、鍵鼠等，即可成為上位機；底板主要由2片FPGA、CPLD、ARM、GE Switch、mSATA組成，為了方便更換用戶不同接口，用戶接口部分采用FMC扣板形式，底板和扣板通過高速FMC連接器連接；FPGA和COM-E主板模塊通過PCIe x4和千兆以太網互聯，可以實現高速數據實時上報處理；單板ARM和CPLD負責管理配置單板，加載FPGA邏輯等。
產品參數
LVDS信號：總計32-bit，可配置成4路8-bit或2路16-bit或1路32-bit。時鐘100K-200MHz可調；
TLK2711信號：按照接口芯片TLK2711協議，TLK2711芯片并行數據位寬16-bit；8路單工接收，2路全雙工，共計10路；
數據存儲：
l 存儲容量：4TB
l 寫入速度：≥2.4GB/s
l 讀出速度：≥3.2GB/s
