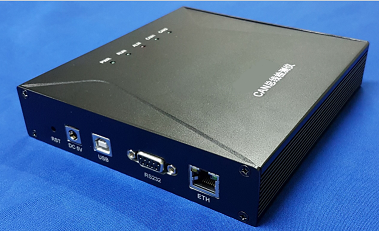

CAN總線測試系統
兩路標準CAN通訊接口
10路直接指令信號發送接口
使用方便，可直接使用USB進行供電與控制
高性能的管理軟件，可對輸出的指令進行后臺編輯，靈活性高
產品簡介
CAN總線測試系統由CAN總線測試儀、遠程控制設備、CAN總線測試儀管理軟件組成。CAN總線測試系統可提供直接指令信號發送與CAN總線測試功能，CAN總線功能提供間接指令（遙控指令）、遙測指令、批指令、上行數據塊、上行配置程序等功能，指令格式可編輯，方便使用。
產品組成：
CAN總線測試系統由CAN總線測試儀、遠程控制設備、CAN總線測試儀管理軟件組成，CAN總線測試儀與遠程控制設備之間通過USB進行連接。產品框圖如下：
CAN總線測試儀：提供兩路CAN接口，每路CAN接口對應一個歐姆電阻開關，10路直接指令信號發送接口，提供USB2.0管理接口。
遠程控制設備：通過USB連接CAN總線測試儀。
CAN總線測試儀管理軟件：運行在遠程控制設備上，提供人機界面，對CAN總線測試儀進行控制與管理，提供指令編輯，可以適配不同的測試場合。
技術特點：
? 提供兩路標準CAN通訊接口，終端匹配電阻可通過開關控制
? 提供10路直接指令信號發送接口
? 使用方便，可直接使用USB進行供電與控制
? 提供高性能的管理軟件，可對輸出的指令進行后臺編輯，靈活性高
? 對CAN指令的輸入的指令進行解析，在界面顯示解析結果，解析方式可以進行后臺編輯
? 遙控指令在模板基礎上可輸入參數，更加靈活
? 部分指令可定時發送
? 根據需要可以定制指令數據的生成
? 提供日志功能，可查看歷史測試結果
產品參數
性能指標：
1. CAN總線接口
? CAN總線網絡采用雙冗余的總線型網絡結構，包括A，B兩條CAN總線
? 波特率：最高支持1Mbps（可調）
? 物理層：符合CAN技術規范2.0A，支持2.0B
? 鏈路層：符合CAN技術規范2.0A，支持2.0B
? 檢測儀CAN總線上終端匹配電阻可以通過開關來控制
? A/B兩條總線通過手動選擇
? 接插件選用一個J36A型9芯座孔的標準連接器（J36A-9ZK4B）
2. 直接指令接口
? 直接遙控指令數量：10條
? 直接遙控執行脈沖輸出電路：集電極開路（OC門）
? 信號特性：電壓25V-31V，負載電流大于200mA，指令脈沖寬度0-160ms（可設置），誤差+/-10ms，低電平有效
? 接插件選用一個J36A型17芯座孔的標準連接器（J36A-17ZK4B）
